Compuertas BPMN: Comprensión de Tipos y Mejores Prácticas
En el mundo del modelado de procesos de negocio, las compuertas de BPMN desempeñan un papel crucial en el control del flujo entre actividades. Representan puntos de divergencia en el proceso, como decisiones, caminos paralelos o esperas basadas en eventos, y son esenciales para crear flujos de proceso claros, lógicos y eficientes.
En este artículo, aprenderás sobre los principales tipos de compuertas de BPMN, cuándo usar cada uno y las mejores prácticas de modelado basadas en la guía experta de BPMN Method and Style de Bruce Silver.
¿Qué son las compuertas en BPMN?
En BPMN (Modelo y Notación de Proceso de Negocio), una compuerta está representado por una forma de diamante y se utiliza para determinar cómo procederá el flujo del proceso en un punto dado. Las compuertas pueden:
- Dirigir el flujo hacia uno o más caminos (divergencia)
- Esperar a que se unan múltiples caminos (convergencia)
- Reaccionar a eventos externos (como mensajes o temporizadores)
Tipos de Compuertas BPMN
BPMN proporciona varios tipos de compuertas para representar diferentes formas en que un proceso de negocio puede ramificarse o fusionarse. Cada tipo tiene un comportamiento y casos de uso específicos, por lo que es importante elegir el adecuado según la lógica de flujo que necesites modelar.
Además, todas las compuertas se representan visualmente con una forma de diamante, con un marcador distintivo en el centro para indicar el tipo de compuerta.
Compuerta Exclusiva (XOR)
La Compuerta Exclusiva permite que el proceso de negocio siga solo un camino basado en una condición. Se utiliza comúnmente para puntos de decisión como "aprobado" o "rechazado", y no requiere sincronización posterior.
Visualmente, se representa por un diamante con un símbolo de “X” en el centro.
Compuerta Inclusiva (OR)
La Compuerta Inclusiva permite que el proceso de negocio siga uno o más caminos simultáneamente, dependiendo de qué condiciones se cumplan. Es útil para escenarios donde pueden ocurrir múltiples resultados a la vez, y requiere sincronización al fusionar caminos que terminan con eventos activados.
Esta compuerta se dibuja como un diamante que contiene un círculo en el medio.
Compuerta Paralela (AND)
La Compuerta Paralela activa todos los caminos salientes al mismo tiempo, independientemente de cualquier condición. Es ideal para ejecutar tareas independientes en paralelo y generalmente requiere sincronización en el punto donde los caminos convergen nuevamente.
Se identifica visualmente por un diamante con un signo de más (+) en el centro.
Compuerta Basada en Eventos
Esta compuerta espera que ocurran eventos externos — como recibir un mensaje o que expire un temporizador — y procede por el camino asociado con el primer evento que ocurra. Es especialmente útil en escenarios impulsados por eventos.
Su representación visual es un diamante con un círculo de línea delgada, que a menudo contiene un marcador de evento como un reloj o un sobre.
Compuerta Compleja
La Compuerta Compleja admite lógica de flujo de control avanzada, permitiendo configuraciones como "esperar a cualquiera de las dos siguientes ramas" u otros patrones personalizados que no pueden modelarse con compuertas básicas.
Se representa como un diamante con un símbolo de asterisco (*) dentro.
Sincronización y Mejores Prácticas de Compuertas BPMN
Al usar compuertas en BPMN, es importante entender si los flujos que diverges necesitan ser sincronizados antes de continuar el proceso. Esto depende del tipo de compuerta utilizada y de cómo termina el proceso.
Aclarémoslo con una comparación práctica:
🔄 Compuerta Paralela: Sincronización Requerida
Cuando usas una Compuerta Paralela para dividir el proceso en múltiples ramas, todas las rutas se ejecutarán simultáneamente. Si estas ramas necesitan reunirse más tarde, debes usar otra Compuerta Paralela para sincronizarlas, especialmente si el proceso termina con un disparador (como un mensaje, señal o escalada).
Ejemplo:

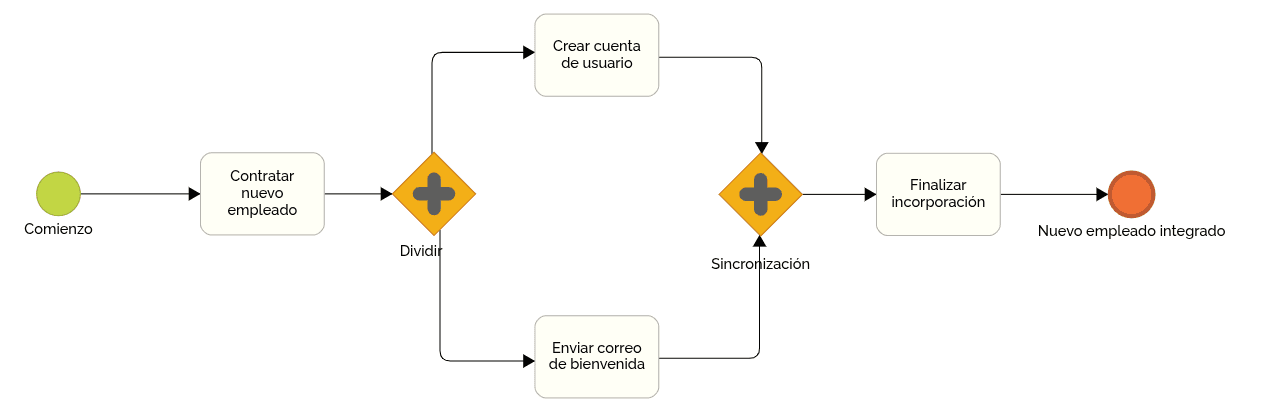

“Enviar correo de bienvenida” y “Crear cuenta de usuario” se ejecutan al mismo tiempo. Ambas deben terminar antes de continuar con “Finalizar incorporación”.
- ✅ Requiere sincronización con otra Compuerta Paralela
- ✅ Asegura que ambas ramas hayan completado antes de continuar
❌ Compuerta Exclusiva: Sincronización No Necesaria
Una Compuerta Exclusiva, por otro lado, permite que solo una ruta sea seguida. Dado que las otras rutas no se activan, no hay nada que sincronizar más adelante.
Ejemplo:

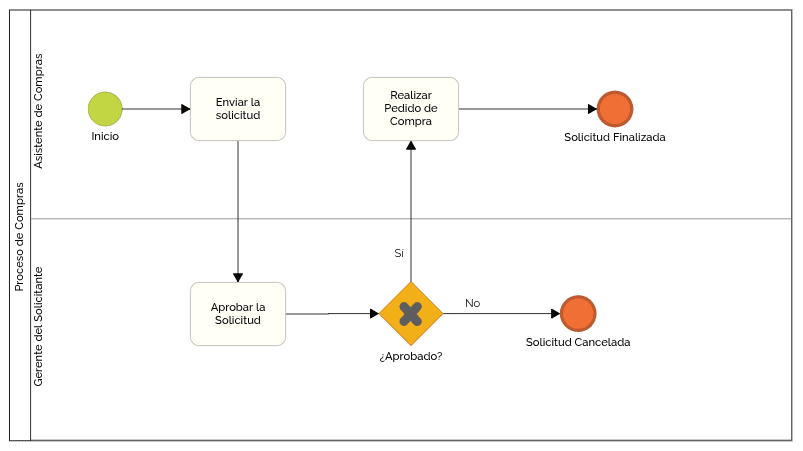

Después de revisar una solicitud de compra, el proceso va ya sea a “Realizar Pedido de Compra” o “Solicitud cancelada”, pero nunca a ambas.
- ❌ No se necesita una compuerta de unión
- ✅ El proceso puede continuar naturalmente desde cada ruta
🟡 Excepción Importante
Incluso al usar compuertas Paralelas o Inclusivas, la sincronización puede no ser necesaria en algunos casos.
Según el Método y Estilo BPMN de Bruce Silver, si cada ruta termina con un Evento de Fin simple (es decir, un fin sin disparador), entonces sincronizar las ramas no es necesario.
Esto se aplica cuando los flujos paralelos están destinados a terminar independientemente y no se requiere ninguna acción adicional que dependa de que todos terminen.
Pero si cualquier Evento de Fin incluye un disparador, entonces la sincronización es necesaria para evitar múltiples disparadores no intencionados.
Ahora que entiendes la lógica detrás de la sincronización, aquí tienes una tabla resumen con recomendaciones basadas en la metodología de Bruce Silver
| Tipo de Compuerta | Termina con Evento de Fin simple | Termina con Evento de Fin con disparador | ¿Sincronizar? |
|---|---|---|---|
| Exclusiva (XOR) | ❌ No | ❌ No | Nunca necesario |
| Inclusiva (OR) | ❌ No | ✅ Sí | Depende del Evento de Fin |
| Paralela (AND) | ❌ No | ✅ Sí | Depende del Evento de Fin |
| Basada en Eventos (XOR) | ❌ No | ❌ No | Nunca necesario |
🧠 Ejemplo Práctico de Compuertas BPMN

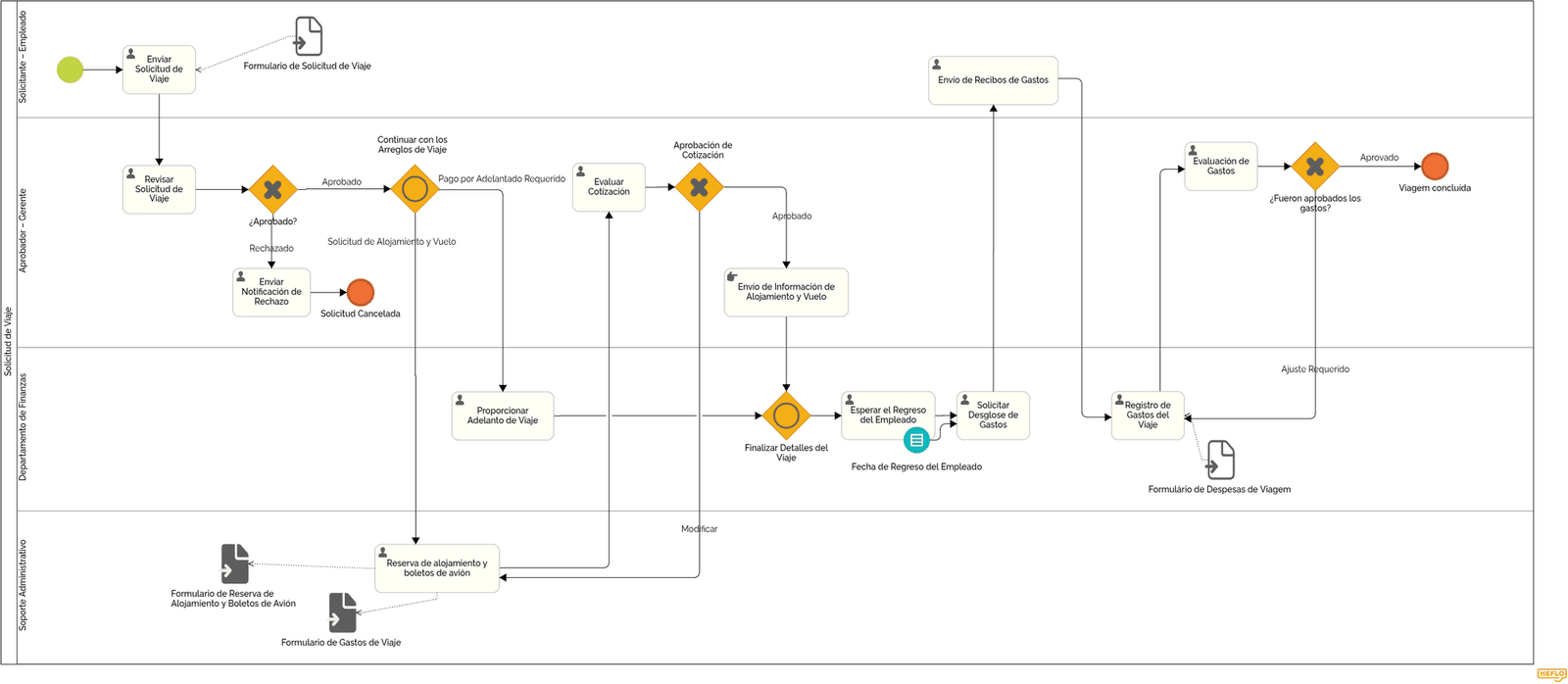

Este diagrama BPMN para solicitudes de viaje es un gran ejemplo para ilustrar cómo se pueden aplicar diferentes tipos de compuertas en procesos de negocio reales.
✅ Compuerta Exclusiva (XOR) — para la toma de decisiones

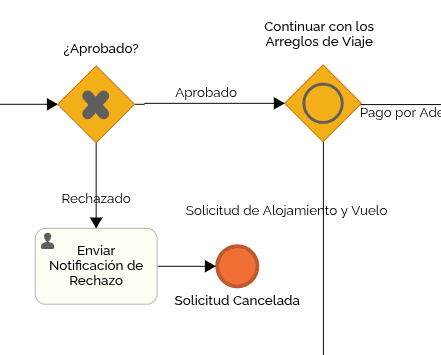

La primera compuerta que se encuentra en el proceso es una Compuerta Exclusiva. Se utiliza después de que la solicitud de viaje ha sido revisada. Solo es posible un resultado:
- Si la solicitud de viaje es aprobada, el proceso continúa.
- Si es rechazada, el proceso termina con un aviso de cancelación.
Este es un ejemplo clásico de uso de una compuerta XOR para controlar el flujo basado en una regla o condición de negocio.
🔄 Compuerta Inclusiva (OR) — para múltiples necesidades simultáneas

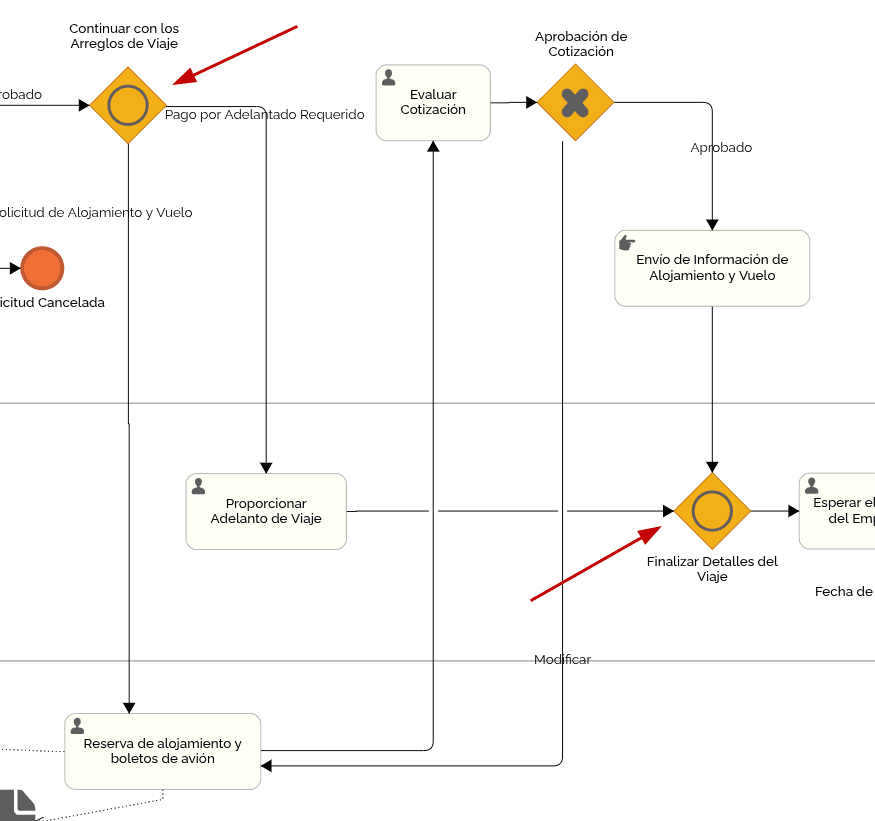

Una vez que la solicitud es aprobada, el proceso llega a una Compuerta Inclusiva. En este punto, el sistema evalúa qué arreglos son necesarios:
- Reservar boletos de avión
- Reservar alojamiento
- Ambos
Dependiendo de lo que se requiera, uno o ambos de estos flujos se activan.
Más tarde, estos caminos son sincronizados por una segunda Compuerta Inclusiva ("Finalizar Detalles del Viaje"), asegurando que todas las tareas necesarias estén completadas antes de continuar.
Esto demuestra el uso correcto de un par de compuertas inclusivas — donde se divide en múltiples ramas condicionales y se deben sincronizar antes de continuar, especialmente cuando más de una rama puede estar activa.
Puedes abrir y explorar este diagrama BPMN completamente gratis usando una cuenta gratuita en el Modelador BPMN de HEFLO. Haz clic en el botón de abajo para ver y editar el diagrama directamente en tu navegador:
🎓 Creando tu Primer Diagrama BPMN con una Compuerta Exclusiva
Como parte de nuestra clase gratuita de modelado BPMN, te guiamos en la creación de tu primer diagrama BPMN — e incluye una Compuerta Exclusiva.
Lo que aprenderás:
- Cómo configurar un proceso BPMN básico con un Evento de Inicio y tareas
- Cuándo y por qué usar una Compuerta Exclusiva para la lógica de decisiones
- Cómo modelar flujos ramificados usando condiciones simples de sí/no
- Mejores prácticas de etiquetado para claridad y mantenibilidad
Esta experiencia práctica es perfecta para principiantes que desean entender el modelado de procesos a través de casos de uso reales.
📚 Lectura Recomendada: BPMN Method and Style de Bruce Silver
Si deseas profundizar tu comprensión de BPMN más allá de lo básico, recomendamos encarecidamente el libro BPMN Method and Style de Bruce Silver. En nuestra opinión, es la referencia más completa y práctica para cualquiera que quiera modelar procesos de negocio con claridad, precisión y consistencia.
Temas clave incluyen:
- Todos los elementos de BPMN explicados, incluyendo compuertas, eventos y subprocesos
- Errores comunes de modelado y cómo evitarlos
- Mejores prácticas para diagramas de colaboración y procesos ejecutables
- Guías para diagramas legibles y consistentes que siguen una metodología estructurada
Dónde comprar
Puedes comprar el libro en varias plataformas populares:
- 📘 Amazon (tapa blanda o Kindle): Buscar aquí
- 📗 Barnes & Noble: barnesandnoble.com
- 📕 Sitio oficial: methodandstyle.com — incluye capacitación y plantillas
✨ Conclusión
Entender las compuertas de BPMN es esencial para cualquier profesional que trabaje con automatización de procesos, mejora continua o diseño de flujo de trabajo de procesos de negocio. Cuando se utilizan correctamente, cada tipo de compuerta contribuye a un modelo de proceso más claro, preciso y listo para la ejecución.
